Unity3D之LOD技術詳解

　　LOD為L(zhǎng)evels of Detail的簡稱，簡單來說即為多細節層次，不少朋友經常聽到這個名稱，但是并不知道如何把這個技術運用在游戲里面，如果用百度查到的說法是：LOD技術指根據物體模型的節點在顯示環境中所處的位置和重要度，決定物體渲染的資源分配，降低非重要物體的面數和細節度，從而獲得高效率的渲染運算。

　　以上的解釋可能很多人看了是一頭霧水，還是不了解LOD的實際運用，以下讓我們通過一個簡單的案例來說明LOD的巧妙之處。

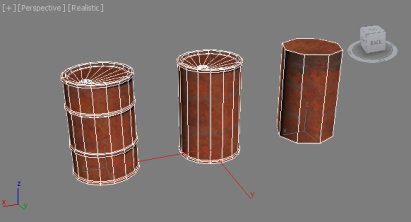

　　我們使用了3dsmax來說明LOD模型的制作，下載附件后打開場景文件，里面是三個面數不同的油桶造型，由左到右分別代表了高模，一般與低模的模型結構。

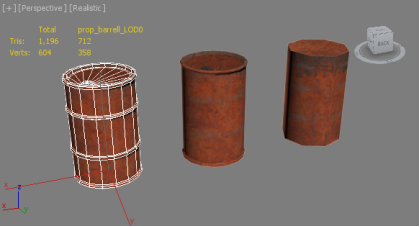

　　選擇左邊的油桶模型，如圖所示，這個模型的數據為三角面712，頂點數358。

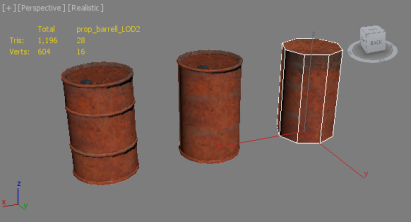

　　選擇右邊的模型，這個低模的數據很符合我們的要求，一般來說，用三個模型來制作LOD的效果就很足夠了，例如建筑場景里面，最遠端的房子只能看到類似盒子的效果，而鏡頭前面的樓房則是可以清楚的看到里面的許多細節，但是鏡頭推進到遠處的樓房時，原來的盒子立即換成另一個可以戰勝細節的模型，這個就是LOD的運作原理。

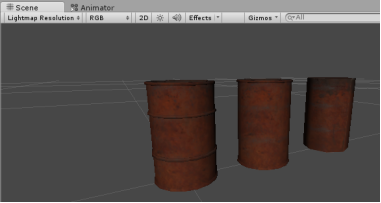

　　將模型保存為FBX后，導入U(xiǎn)nity進行測試，命名的方式建議是在物件的后面加上LOD的層級代號，這樣比較方便我們直接用名稱來選擇高模與低模。

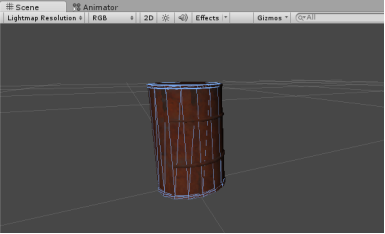

　　在制作LOD之前，我們需要注意一個事情，那就是將不同面數的模型放在同一個位置，否則會發生模型位置錯亂的情況，如圖所示，使用Reset方式將中間的模型與低模移到與高模相同的位置。

　　接著建立一個空的Game Object，將其命名為prop_Barrell，我們準備用在這個空組件上面添加LOD的屬性。

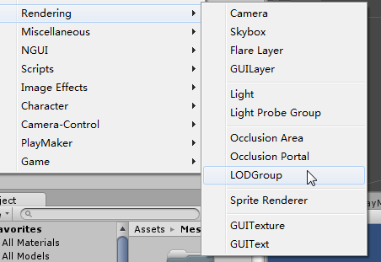

　　選擇Component > Rendering > LODGroup，然后就可以對LOD開始進行設置的工作。

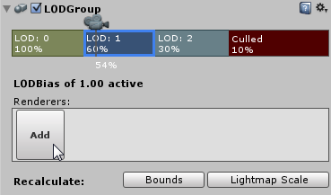

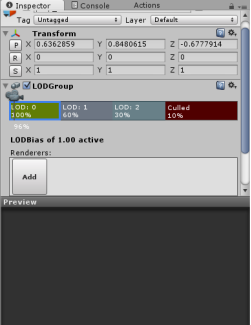

　　在LODGroup的設置里面列出了LOD的層級，底下的Add用來添加LOD所對應的模型，操作方法是先選擇LOD : 0，按下Add，選擇場景里面的prop_barell_LOD0模型。

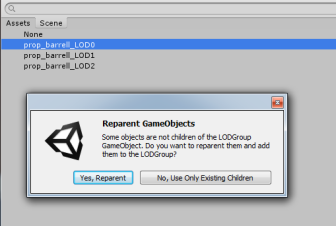

　　系統彈出一個提示，詢問是否將這個選擇的模型設置子物體，選擇Yes,Reparent即可。

　　如圖所示，在選擇Reparent后，LOD0的模型自動的設置為prop_Barell的子物件。

　　設置完成LOD:0的層級后，選擇LOD：1，按下Add，選擇場景內的prop_barell_LOD1，接著選擇LOD:2，按下Add，選擇prop_barell_LOD2后即可完成整個LOD的設置。

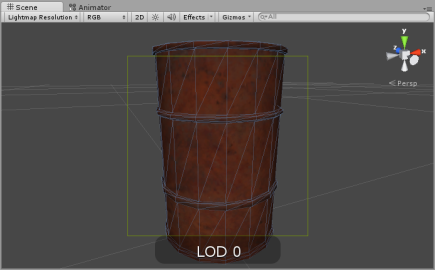

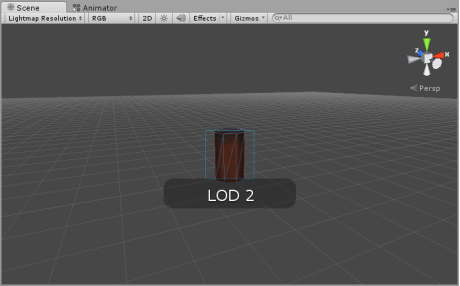

　　現在滑動LODGroup上方的相機圖標來測試LOD的效果，模型在近處時使用的是LOD0所設置的高模，移到LOD1時則是顯示為一般進度的模型，而在LOD3的層級時，模型就換為低模，移到最后的Culled插件，模型已經完全的消失了。

　　此外，我們還可以任意的修改每一個層級的作用范圍，只要拖動LOD分隔的線段即可，然后再根據相機的預覽來調整出最合適的LOD效果。
